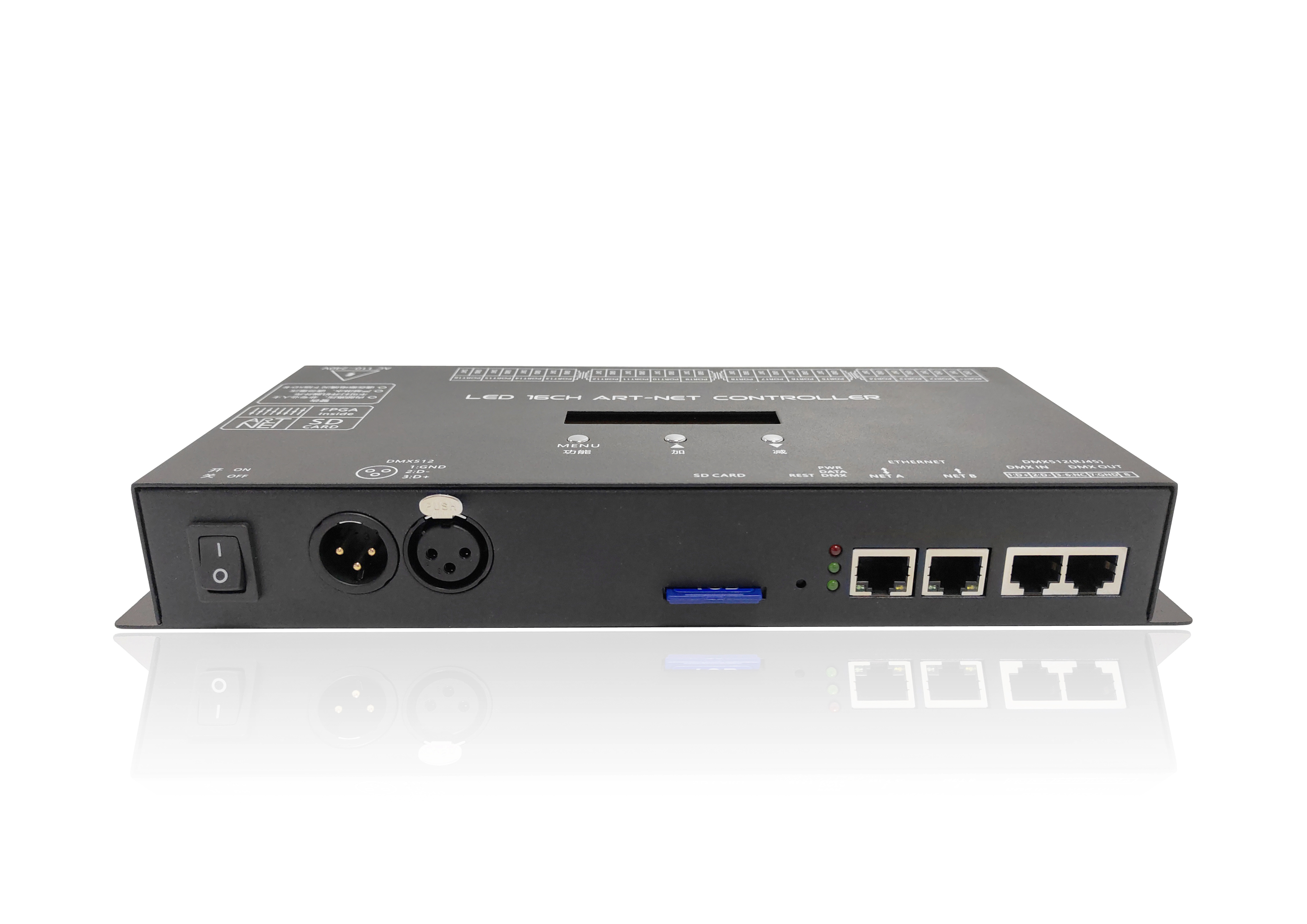

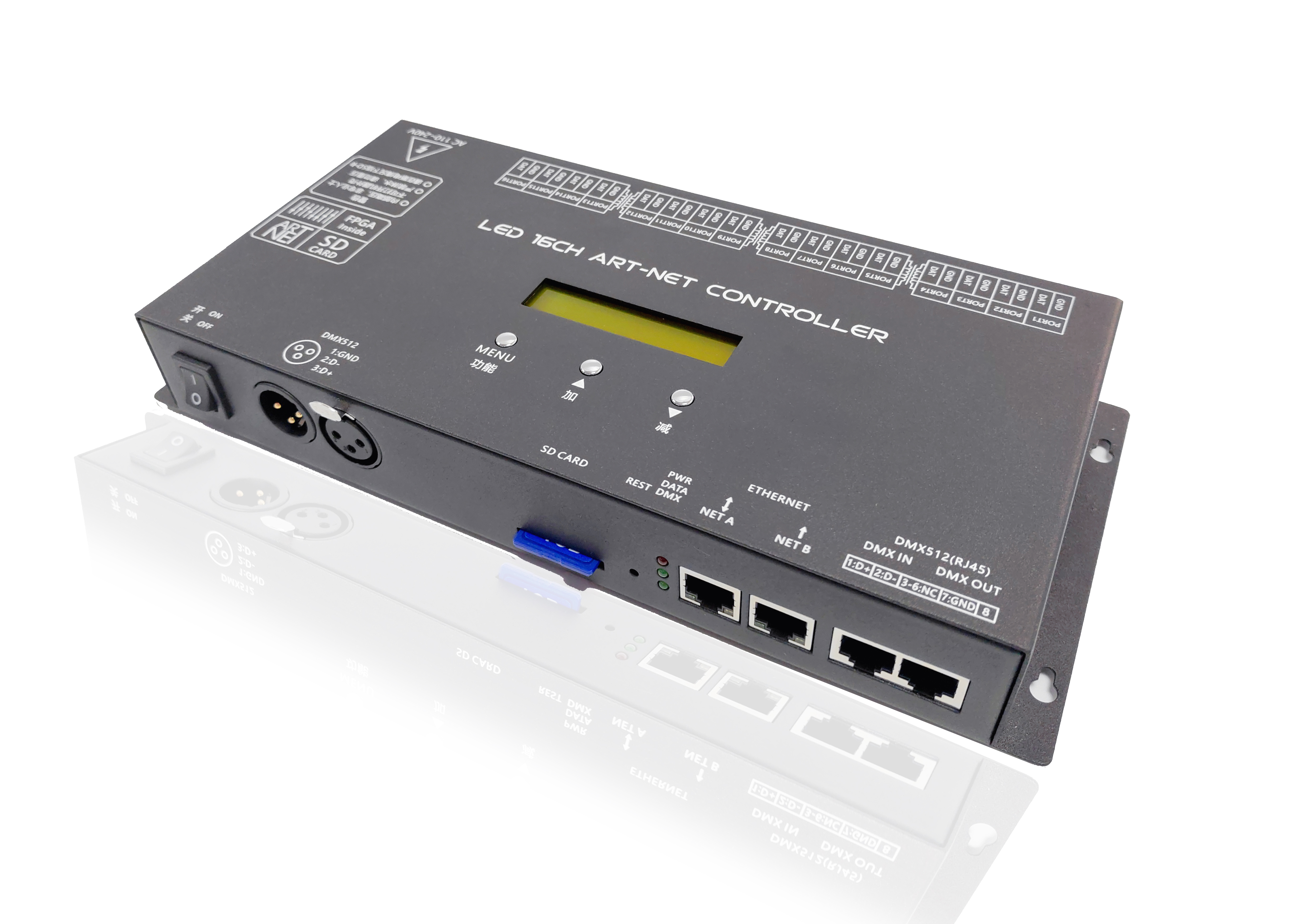

GC-5016
可联机可脱机控制器
GC-5016是一款16端口可联机可脱机控制器，双100M网口，拥有16个输出端口，可输出TTL、SPI数据信号，支持行业内各类信号类型的灯具。GC-5016采用FPGA作为核心处理器，以FPGA的超强数据运算能力实现高带载、高帧率、高灰度控制。GC-5016可以读取SD卡中的程序脱机运行，即插即用，是一款性能稳定、适用性强的脱机LED控制器。
控制器输出采用电磁全隔离，有效屏蔽端口间干扰。GC-5016为皮线灯应用提供了高性价比方案。
性能特点
-

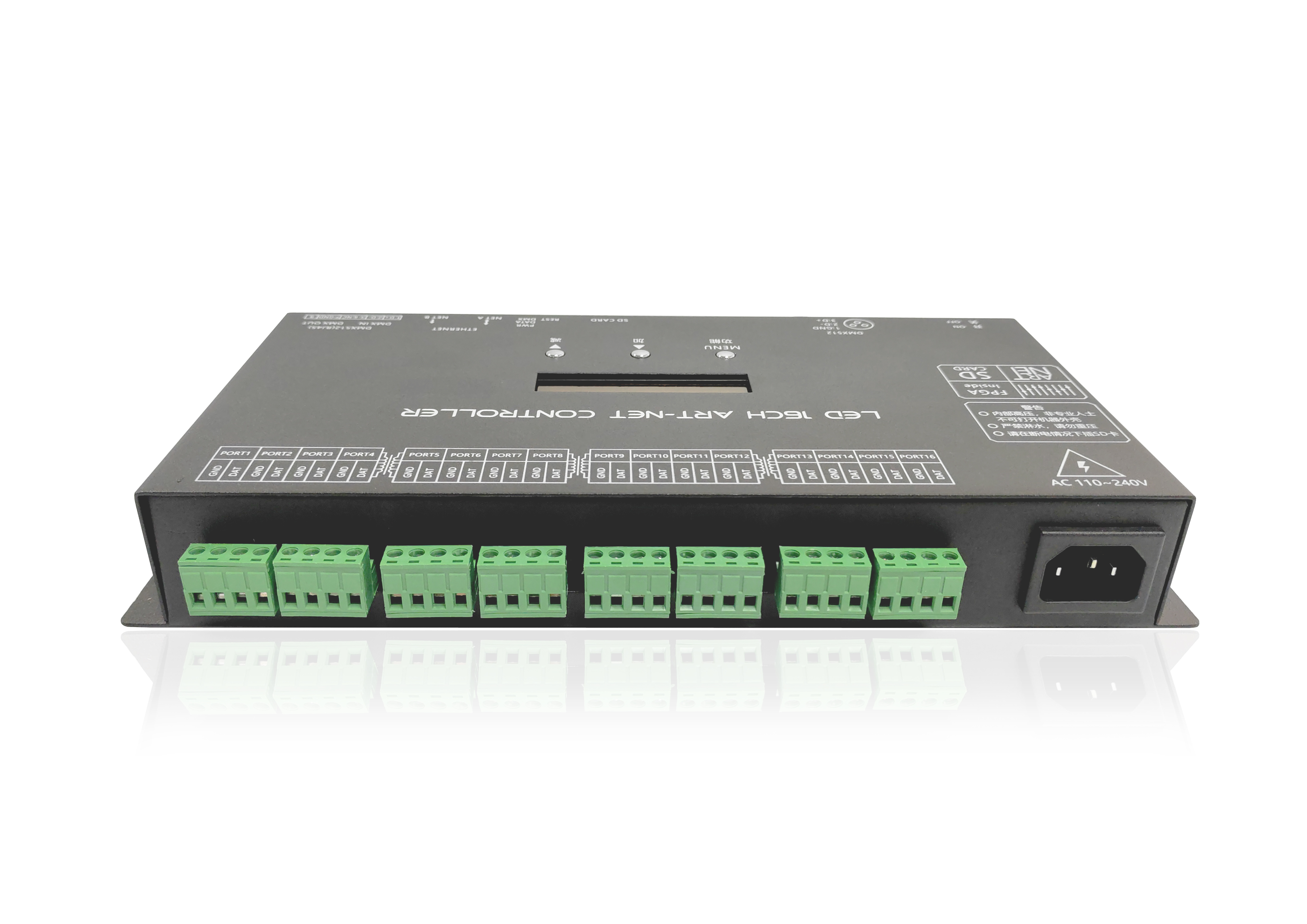

多端口输出：拥有 16 个输出端口，可同时控制多个 LED 灯具或设备，满足大规模亮化工程的需求.
-
信号兼容性强：能输出 TTL 和 SPI 数据信号，兼容行业内各类信号类型的灯具，适用范围广.
-
高性能处理：采用 FPGA 作为核心处理器，具备超强的数据运算能力，实现高带载、高帧率和高灰度控制，确保灯光效果的流畅和细腻.
-

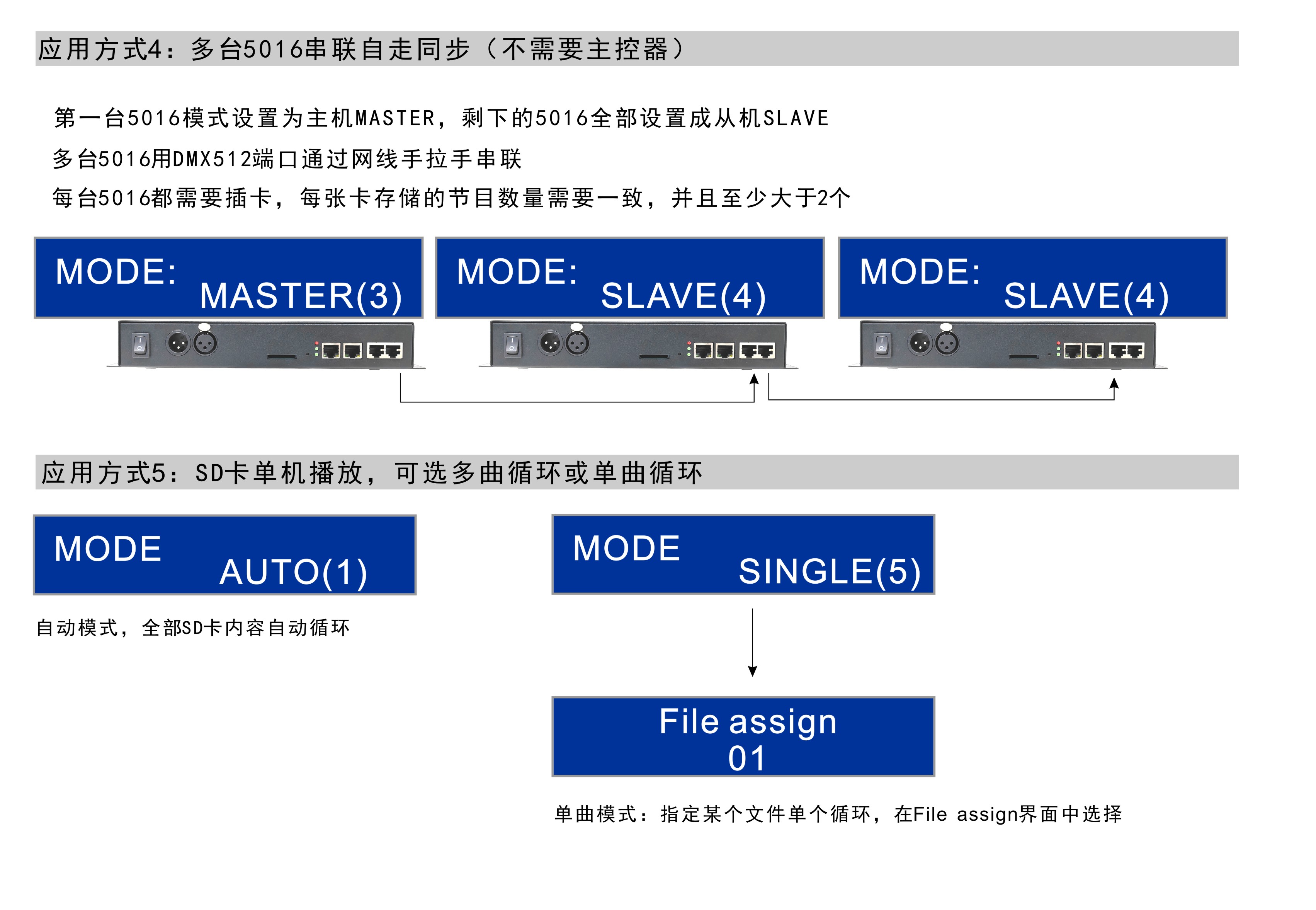

脱机播放：可读取 SD 卡中的程序进行脱机运行，即插即用，无需电脑联接，方便现场使用.
-
工程布线便利：作为业内首款单台 16 端口脱机控制器，采用全隔离输出，可带载一万多像素点，便于工程现场的施工布线.
-

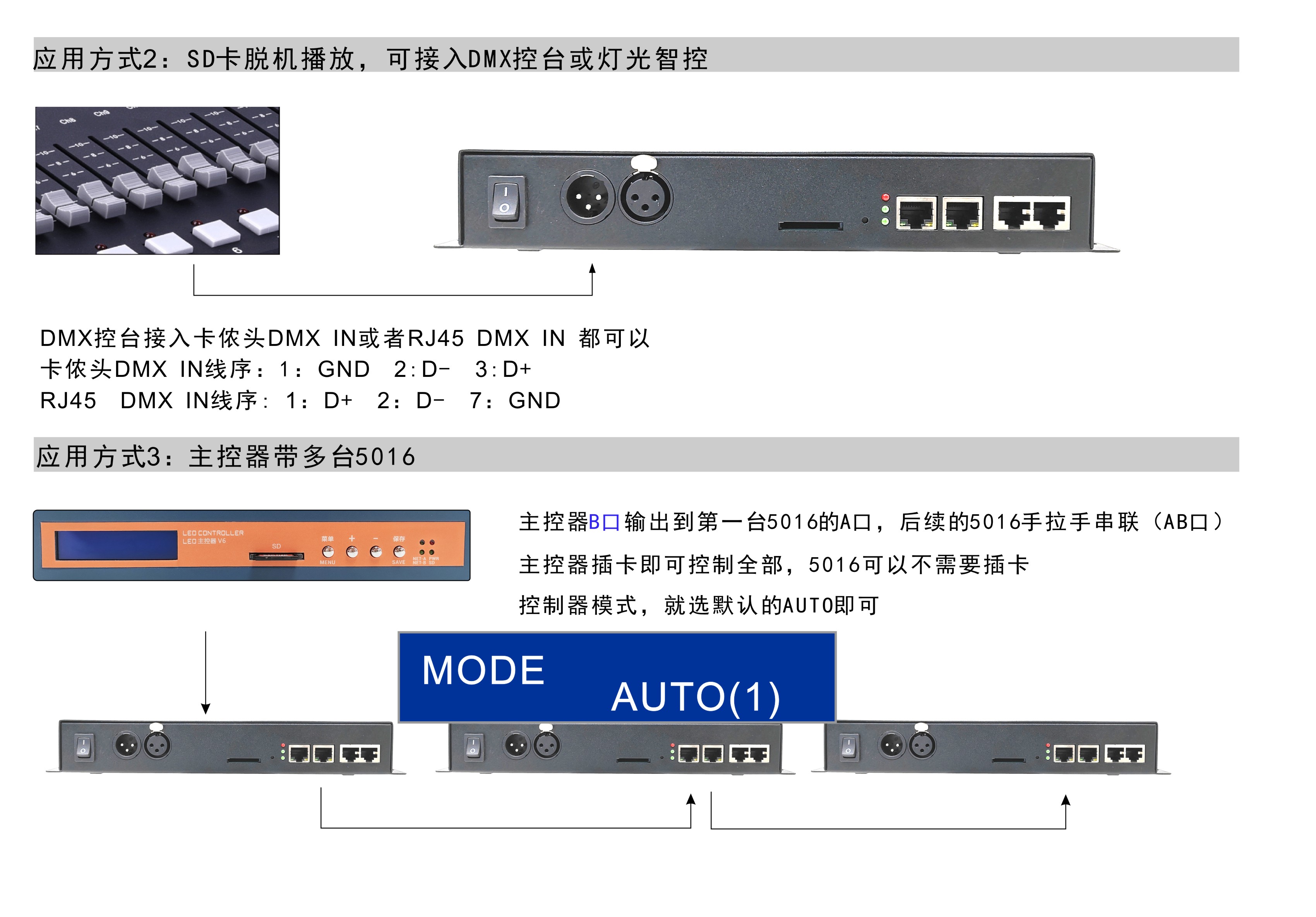

外部控台触发：支持外部控台触发功能，可接入控台及 KTV 智能灯光控制盒，适用于酒吧、KTV 包房等场所的灯光控制，可接受控台指令调用节目，调节速度及亮度.
-

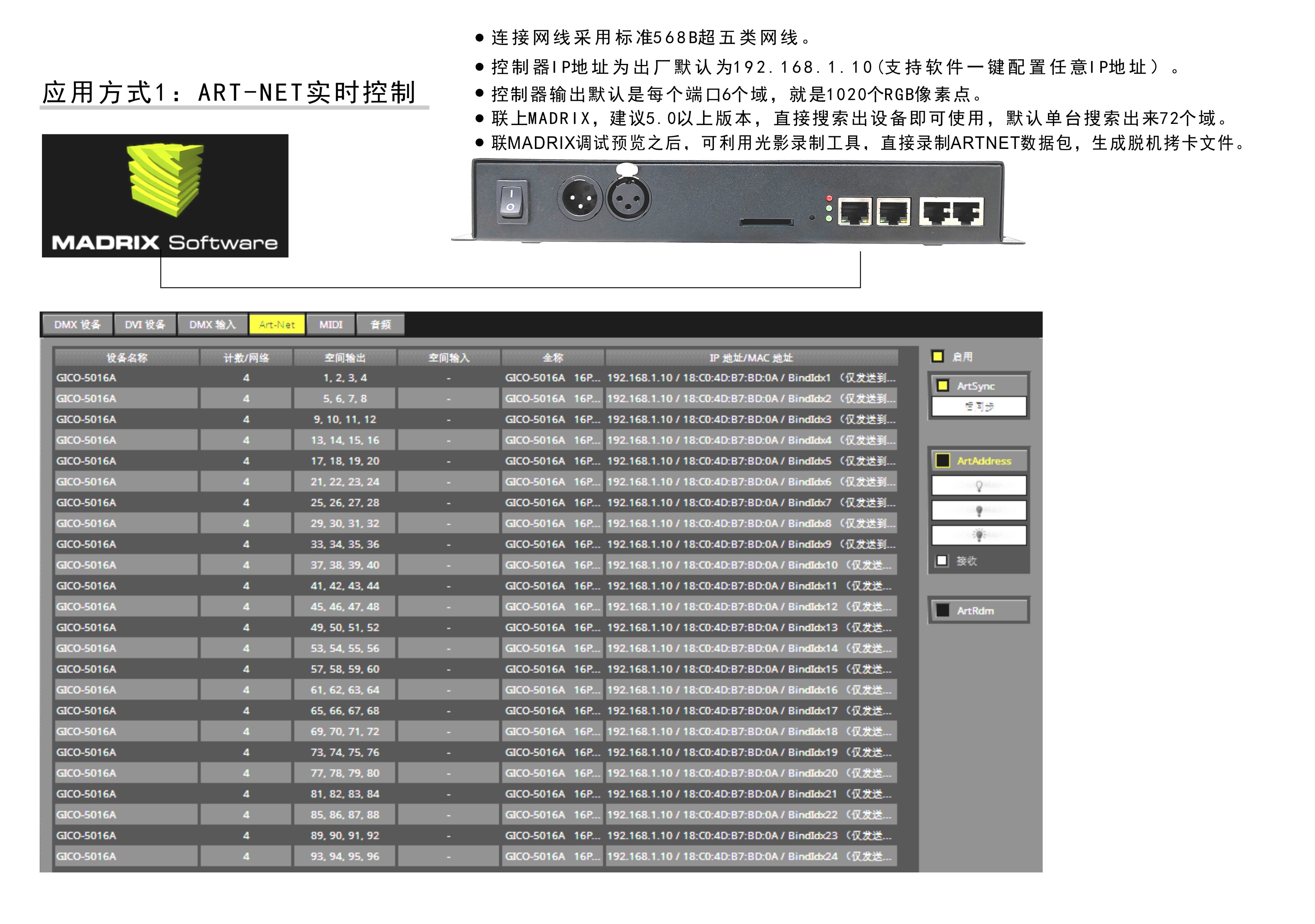

多样化灯光效果：结合公司自主研发的《FAST LED》编辑软件，兼容 MADRIX、ARENA、MadMapper 等国外灯光软件，可实现色彩渐变、跳变、追光、图片、视频、文字等多种灯光效果，满足不同场景的创意需求.
外部触发DMX512通道说明
|
通道序号 |
数值范围 |
功能说明 |
|
1 |
0~255 |
总调光，0为黑场，255为最亮。 |
|
2 |
0~255 |
调节红色分量。 |
|
3 |
0~255 |
调节绿色分量。 |
|
4 |
0~255 |
调节蓝色分量。 |
|
5 |
0~255 |
调节白色分量（仅在RGBW灯具有效） |
|
6 |
0~255 |
选择节目，4个数值对应一个节目。 0-3代表节目1 4-7代表节目2 8-11代表节目3 12-15代表节目4 以此类推，一共可支持64个节目 |
|
7 |
0~255 |
播放速度：0为最慢，1到255速度连续可调。 |
|
8 |
0~255 |
爆闪：0无效，1到255爆闪频率连续可调。（此功能为播放节目的同时加入爆闪） |
|
9
|
0~255 |
控台叠加底色功能 0-31：不启用，无底色 32-63：启用底色，底色模式为原内容与底色相加 64-95：启用底色，底色模式为遮罩 96-127：启用底色，底色模式为原内容与底色混合 |
|
10 |
0~255 |
R底色成分 |
|
11 |
0~255 |
B底色成分 |
|
12 |
0~255 |
G底色成分 |
|
13 |
0~255 |
预留，暂时无效 |
|
14 |
0~255 |
效果反跑 |
